Virtaava vesi

JALPA-PAINEISKUNVAIMENNIN

Suomessa kehitetty laite, joka vähentää kiinteistöjen vesiputkistosta mm. vipuhanan sulkemisen jälkeen kuuluvien kolahdusäänien syntymistä.

PIENENTÄÄ PUTKIEN KOLINAA

  • Lisää asumismukavuutta

ESTÄÄ PUTKISTOVAURIOITA

  • Vähentää vesivahinkoja

VÄHEMMÄN VESIKALUSTEVAHINKOJA




Mikä aiheuttaa kolahduksen?

  • Virtaava vesi pysäytetään nopeasti.
    (esim. vipuhanat ja pesukoneiden magneettiventtiilit)
Ääni syntyy veden virtausnopeuden äkillisen alenemisen aiheuttamasta paineiskusta. Hanaa nopeasti suljettaessa putkessa 4-6 baarin paineella liikkuva vesimassa törmää hanaan. Törmäyksessä hetkellisesti moninkertaiseksi kohoava paine etsii purkautumistietä, jolloin putki värähtää. Putki liikahtaa ja kolahtaa siinä missä se on heikommin kiinni rakenteissa. Suojaputken sisällä oleva pex-putki liikahtaa koko matkallaan. Värähdysääni kuuluu usein koko putkistossa, esim. pitkänkin rivitalon päästä päähän.

PAINEISKUNVAIMENNIN

Se asennetaan vesijohtoon lähelle paineiskuja tuottavaa hanaa tai laitetta. Vaimennin vähentää iskun muodostumista tarjoamalla kasvaneelle paineelle purkautumistien. Vaimentimen massiivisen messinkirungon sisällä jousikuormitteisen männän takana on tyhjä paisuntatila. Putkiston paineen noustessa vaimentimeen säädettyä peruspainetta suuremmaksi, mäntä painuu alas ja verkostoon tulee lisätilaa.

Vaimennin pienentää myös vesivahinkovaaraa vähentämällä paineiskujen putkistoille ja vesikalusteille aiheuttamia vaurioita. Laite vaimentaa myös äänettömät sekä talon ulkopuolisesta vesijohtoverkosta tulevat paineiskut.

  • Jousikuormitteinen mäntä ottaa vastaan paineiskun, pienentäen sitä, ja palautuu alkuasentoonsa odottamaan seuraavaa painepiikkiä.
  • Suosittelemme asentamaan vaimentimen mahdollisimman lähelle iskun aiheuttajaa.
  • Paineiskunvaimentimen asento ei vaikuta sen toimivuuteen.

Esimerkkejä käyttökohteista:

             LVI nro 4132901

        R½"uk x R½" mutterikiinnitys

  • Astianpesukoneet

  • Pyykinpesukoneet

  • WC-pytyt

  • Bidee-altaat


             LVI nro 4132902

       R½"uk x D10 mm puserrusliitin

  • Tiskipöydän hanat

  • Pesualtaiden hanat

  • Kylpyammeiden hanat

  • ym.


              LVI nro 4132903

            R3/4"uk suoraliitin

  • Vesimittarit

  • Jakotukit

  • T-haarat


Paineiskunvaimentimen säätö:

Säätöjousi on progressiivinen ja oikea kireys joudutaan joskus etsimään kokeilemalla.
Vaimennin on säädetty tehtaalla noin 4-5 baarin vesipaineelle.

Paineiskunvaimentimissa oleva tulppa-hattu voidaan avata paineenalaisena. Sen alla on säätömutteri, jota voidaan isolla ruuviavaimella tai vastaavalla avata ja sulkea vedenpaineen mukaan. Säädettäessä on varottava avaamasta säätömutteria liikaa. Jos säätömutteri ruuvataan kokonaan pois, paineellinen vesi työntää männän ja jousen ulos vaimentimesta ja vesi pääsee purkautumaan valtoimenaan.

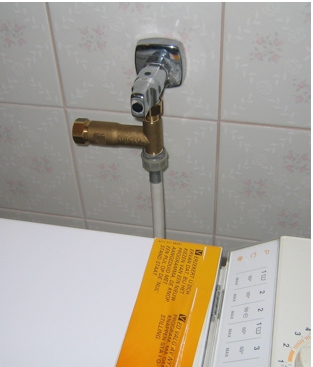

Mutterikiinnitteinen paineiskunvaimennin on asennettu mahdollisimman lähelle pyykinpesukonetta, koneen liitosletkun ja hanan väliin.
